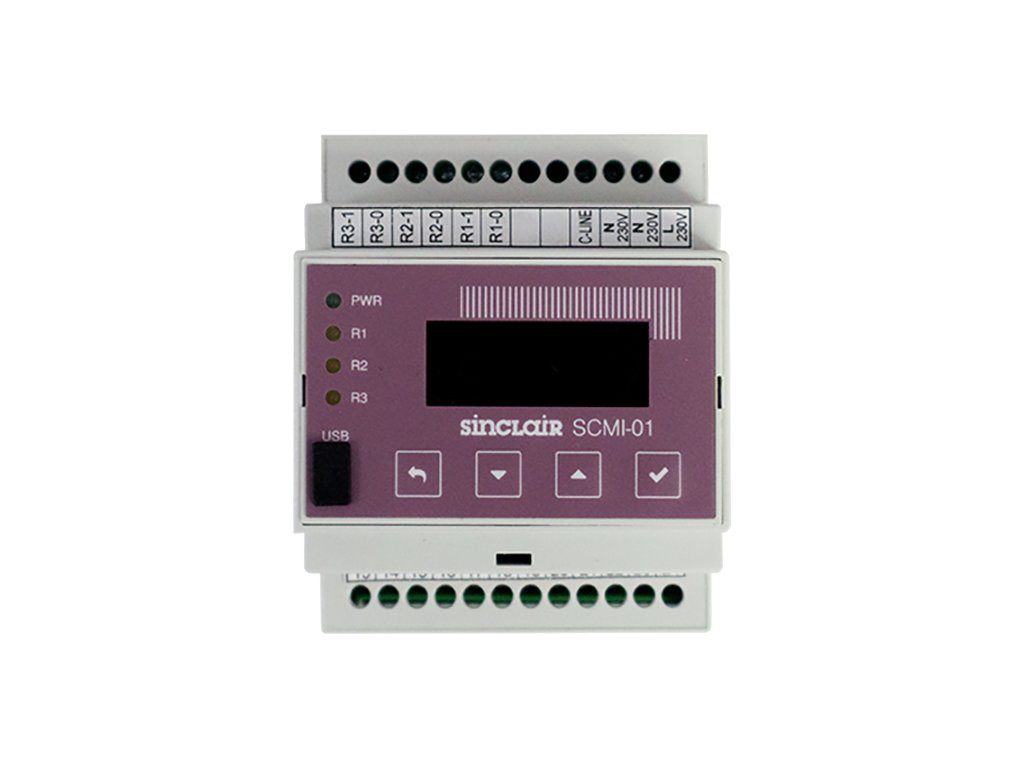

Komunikačný modul SCMI-01.5C

Podrobný popis

Komunikačný modul SCMI-01.5 umožňuje ovládanie samostatnej vonkajšej jednotky ASGE-XXBI2 alebo ASGE-XXBI2-3 zo série UNI SPLIT 2 (3,5 ~ 16 kW).

Umožňuje nastavenie nasledujúcich režimov:

• autonómne riadenie teploty pre chladenie a vykurovanie (ako podriadená jednotka)
• autonómna regulácia tlaku pre chladenie (teplota vyparovania)
• podriadená jednotka (0-10 V) pre chladenie a vykurovanie
• podriadená jednotka riadená komunikáciou Modbus

 SCMI-01.5 je univerzálne riešenie pre rôzne projekty s výkonom od 3,5 do 16 kW s cieľovými teplotami od -10 do +50 °C. Chladenie na nižšie teploty, priame odparovanie do systému HVAC alebo dokonca jednoduché čerpadlo vzduch-voda sa dajú realizovať pomocou zostavy vonkajšej jednotky ASGE-xxBI2 a riadiaceho modulu SCMI-01.5.

Modul je napájaný napätím 220-240 V / 50 Hz. Na ovládanie ďalších zariadení obsahuje tri relé s nastaviteľnou funkciou s kontaktom 230 V / 2 A. Okrem toho má modul vstup/výstup Modbus, dva binárne vstupy s úrovňou TTL. Jeden napäťový vstup 0 až 10 V / 100 kΩ, jeden prúdový vstup 4 až 20 mA a dva vstupy pre odporový teplomer s impedanciou 10 kΩ (ß = 3435).
